一、性能與用途

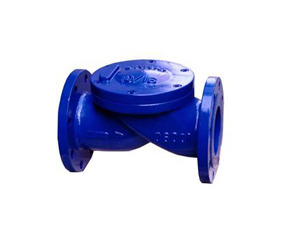

該閥主要用于給排水系統、石油、化工等工業部門的管道泵出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減小水錘壓力。閥瓣采用丁晴橡膠耐油橡膠與鋼板經高溫壓制而成，耐沖刷，密封性性能好，產品結構簡單、保養、維修、運輸均很方便。
二、主要技術參數
|
公稱壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力（MPa） |
1.5 |
2.4 |
4.0 |
|
密封試驗壓力（MPa） |
1.1 |
1.76 |
2.75 |
|
適用溫度°C |
≤100 | ||
|
適用介質 |
水 | ||
三、主要外形尺寸
|
公稱通經（DN） |
L |
H |
|
40 |
200 |
180 |
|
50 |
203 |
180 |
|
65 |
216 |
190 |
|
80 |
241 |
200 |
|
100 |
192 |
220 |
|
125 |
330 |
260 |
|
150 |
356 |
290 |
|
200 |
495 |
370 |
|
250 |
622 |
430 |
|
300 |
798 |
475 |
|
350 |
|
550 |
|
400 |
|
600 |
四、主要零件名稱
|
零件名稱 |
材質 |
|
閥體 |
QT450-10 |
|
閥蓋 |
QT450-10 |
|
閥瓣 |
球墨鑄鐵包膠、EPDM、NBR |
|
螺絲 |
Q235\35電鍍鋅不銹鋼 |
