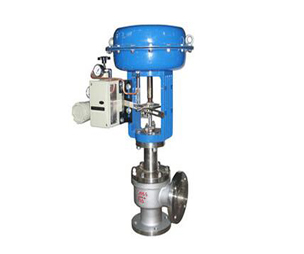

ZJHJ精小型氣動薄膜角式單座調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。該氣廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜角式單座調節閥特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。氣動薄膜角式單座調節閥有標準型、調節閥切斷型、波紋管密封型、夾套保溫型等多種品種。氣動薄膜角式單座調節閥公稱壓力等級有PN16、40、64；閥體口徑范圍DN20-200。適用流體溫度有-200℃-+500℃范圍內多種檔次。泄漏量標準有IV或VI級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。*本產品性能指標貫徹GB/T4213-92
閥體、閥蓋：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋管：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
城建、化工、冶金、石油、制藥、食品、飲料、環保
角式單座調節閥 詳細技術系數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 閥座直徑dn(mm) | (10) | (12) | (15) | (20) | |||||||||||
| 額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 系數Kv | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
| 膜片有效面積Ac(cm2) | 280 | 400 | 600 | 1000 | |||||||||||
| 公稱壓力PN(Mpa) | 1.6、 4.0、 6.4 | ||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||
| 固有可調比R | 50：1 | ||||||||||||||
| 信號范圍Pr(Kpa) | 20～100、40～200、80～240；段幅：20～60、60～100 | ||||||||||||||
| 氣源壓力Ps(Mpa) | 0.14～0.4 | ||||||||||||||
| 允許泄漏量 | 硬密封：Ⅳ級、軟密封：Ⅵ級 | ||||||||||||||
| 工作 溫度t （℃） |
常溫型 | -20～200、-40～250、-60～250 | |||||||||||||
| 散熱型 | -40～450、-60～450 | ||||||||||||||
| 高溫型 | 450～560 | ||||||||||||||
| 低溫型 | -60～100、-100～-200、-200～-250 | ||||||||||||||
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 360 | 470 | ||||||||||
| L | PN16 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | ||
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | ||
| H | 標 準 型 |
PN16 | 349 | 350 | 358 | 378 | 393 | 494 | 503 | 521 | 634 | 696 | 715 |
| PN40 | 349 | 350 | 358 | 378 | 393 | 494 | 503 | 521 | 634 | 696 | 715 | ||
| PN64 | 350 | 357 | 390 | 398 | 420 | 510 | 542 | 560 | 602 | 700 | 762 | ||
| 高溫型 | 444 | 445 | 458 | 478 | 493 | 594 | 628 | 646 | 759 | 846 | 915 | ||
| 波紋管型 | 419 | 423 | 444 | 478 | 490 | 582 | 624 | 619 | 759 | 840 | 804 | ||
| 法蘭標準 | GB:1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K | ||||||||||||
