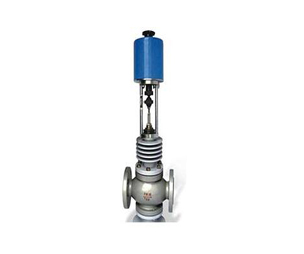

ZBDQ、ZBDX型電子式電動三通合流調節閥和電子式電動三通分流調節閥采用圓筒型簿壁窗口形閥芯導向，配用3610國產系列電子直行程電動執行機構，接受0-10或4-20mA,D信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或?qū)⒉煌瑴囟鹊耐N流體，混合成一溫度流體。三通分流閥將一種流體分成兩路流體。電子式電動三通合流、分流調節閥公稱通徑由25mm至300mm，公稱壓力1、6、4、0、6、4Mpa，適用流體溫度由-60℃-450℃，控制信號為0-10或4-20mA,DC。該閥配用不同的閥蓋可分為普通型和散熱型兩種。
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套2Cr13
工作溫度（℃）
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250
散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
介質溫度（℃）200以下（對合流閥而言）
固有可調比 R30：1
公稱壓力 PN(Mpa)1.6、4.0、6.4
允許泄漏(L/min)硬密封：III級、如密封：IV級
作用方式電開式、 電關式
信號故障時閥狀態全開、全關、保位
信號范圍(DC) 0～10mA、 4～20mA、1～5V、 0～10V
電源電壓220V、 50HZ
城建、化工、冶金、石油、制藥、食品、飲料、環保
電子式電動三通合流、分流調節閥 詳細技術參數
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量 系數Kv |
合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 額定行程 L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 流量特性 | 直線、 等百分比 | ||||||||||||
| 工作溫度（℃） | 普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450 | ||||||||||||
| 介質溫度（℃） | 200以下（對合流閥而言） | ||||||||||||
| 固有可調比 R | 30：1 | ||||||||||||
| 公稱壓力 PN(Mpa) | 1.6、4.0、6.4 | ||||||||||||
| 允許泄漏 (L/min) | 硬密封：III級、如密封：IV級 | ||||||||||||
| 作用方式 | 電開式、 電關式 | ||||||||||||
| 信號故障時閥狀態 | 全開、全關、保位 | ||||||||||||
| 信號范圍 (DC) | 0～10mA、 4～20mA、1～5V、 0～10V | ||||||||||||
| 電源電壓 | 220V、 50HZ | ||||||||||||
公稱通徑 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 法蘭距離 L |
PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | ||
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |||
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | |||
| 標準閥蓋H1 | PN16 | 688 | 704 | 848 | 883 | 1149 | 1174 | 1176 | 1304 | 1329 | 1385 | 2080 | 2200 | ||
| PN40 | 708 | 724 | 868 | 903 | 1159 | 1194 | 1216 | 1334 | 1371 | 1455 | 2080 | 2200 | |||
| PN64 | 708 | 724 | 868 | 903 | 1159 | 1194 | 1216 | 1334 | 1371 | 1455 | 2120 | 2460 | |||
| 中溫型閥蓋H1 | 加200 | 加250 | 加320 | 加350 | |||||||||||
| H 2 |
PN16 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | 474 | 584 | ||
| PN40 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 2740 | 280 | 306 | |||||
| PN 64 |
分流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 300 | 322 | 376 | ||||
| 合流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 325 | 322 | 376 | |||||
| H3 | 87 | 90 | |||||||||||||
| фD | 225 | 257 | 310 | ||||||||||||
| 法蘭標準 | GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K | ||||||||||||||
