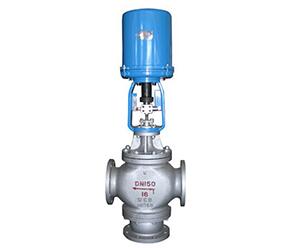

ZBDDH、ZBDDF型電動三通合流調節閥和電動三通分流調節閥采用圓筒型簿辟窗口形閥芯導向。配用DKZ型直行程電動執行機構，接受0-10或4-20mADC信號驅動閥啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或?qū)⒉煌瑴囟鹊耐N流體一，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。電動三通合流調節閥和電動三通分流調節閥公稱通徑由25mm至330mm，公稱壓力有PN1.6、4.0、6.4Mpa，適用液體溫度由-60℃至450℃，控制信號為0-10或4-20mADC，泄漏量標準為IV級和VI級，流量特性有直線、拋物線兩種。配用不同的閥蓋可分為普通型和散熱型兩種。*本閥性能指標貫徹GB/T4213-92
閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、不銹鋼波紋管
閥桿推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
固有流量特性直線、拋物線
工作溫度(℃)
普通型:鑄鐵：-20～200、 鑄鋼：-40～250、 鑄不銹鋼：-60～250
散熱型:-40～450、 鑄不銹鋼: -60～450
介質溫度（℃） 200以下（對合流閥而言）
固有可調比R30：1
公稱壓力PN (Mpa) 1.6、 4.0、 6.4
允許泄漏量硬密封：Ⅳ級、 軟密封：Ⅵ級
作用方式 電開式、電關式
信號范圍（mA.DC）0～10、 4～20
電源電壓220V、 50HZ
城建、化工、冶金、石油、制藥、食品、飲料、環保
電動三通合流、分流調節閥 詳細技術參數
| 公 稱 通 徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量 系數Kv |
合 流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |||||||
| 額定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 固有流量特性 | 直線、拋物線 | |||||||||||||
| 工作溫度(℃) | 普通型：鑄鐵：-20～200、 鑄鋼：-40～250、 鑄不銹鋼：-60～250 | |||||||||||||
| 散熱型：-40～450、 鑄不銹鋼：-60～450 | ||||||||||||||
| 介質溫度（℃） | 200以下（對合流閥而言） | |||||||||||||
| 固有可調比R | 30：1 | |||||||||||||
| 公稱壓力PN (Mpa) | 1.6、4.0、6.4 | |||||||||||||
| 允許泄漏量 | 硬密封：Ⅳ級、 軟密封：Ⅵ級 | |||||||||||||
| 作用方式 | 電開式、電關式 | |||||||||||||
| 信號范圍（mA.DC） | 0～10、 4～20 | |||||||||||||
| 電源電壓 | 220V、 50HZ | |||||||||||||
公稱通徑 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭 距離 L |
PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | |
| PN40 | 190 | 200 | 220 | 255 | 285 | 310 | 360 | 430 | 465 | 560 | 690 | 795 | ||
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 819 | ||
| 標準 閥蓋 H1 |
PN16 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 1980 | 2100 | |
| PN40 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 1980 | 2100 | ||
| PN64 | 825 | 841 | 863 | 898 | 1009 | 1034 | 1056 | 1179 | 1216 | 1300 | 2120 | 2460 | ||
| 中溫型 閥蓋 H1 |
PN16 | 1005 | 1021 | 1043 | 1078 | 1239 | 1264 | 1266 | 1469 | 1530 | 1550 | 2330 | 2450 | |
| PN40 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 2330 | 2450 | ||
| PN64 | 1025 | 1041 | 1063 | 1098 | 1259 | 1284 | 1306 | 1499 | 1526 | 1620 | 2370 | 2710 | ||
| H2 | PN16 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | 474 | 584 | |
| PN40 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | ||||
| PN64 | 分流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 300 | 322 | 376 | |||
| 合流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 325 | 322 | 376 | ||||
| B | 460 | 530 | 630 | |||||||||||
| 法蘭標準 | GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K | |||||||||||||
